Понимание номинальной грузоподъемности и центра нагрузки тележки с поддонами

Часть 1: Золотое правило вместимости тележки с поддонами

Номинальная грузоподъемность тележки с поддонами действительна только в том случае, если центр тяжести груза совпадает с центром тяжести, указанным производителем, обычно на расстоянии 600 мм. Действия за пределами этого расстояния вызывают срабатывание Снижение нагрузки , что значительно снижает безопасный предел подъема и предотвращает выход из строя гидравлики и опрокидывание. На каждые 100 мм перемещения центра тяжести вперед фактическая грузоподъемность может снизиться на 15–20 %.

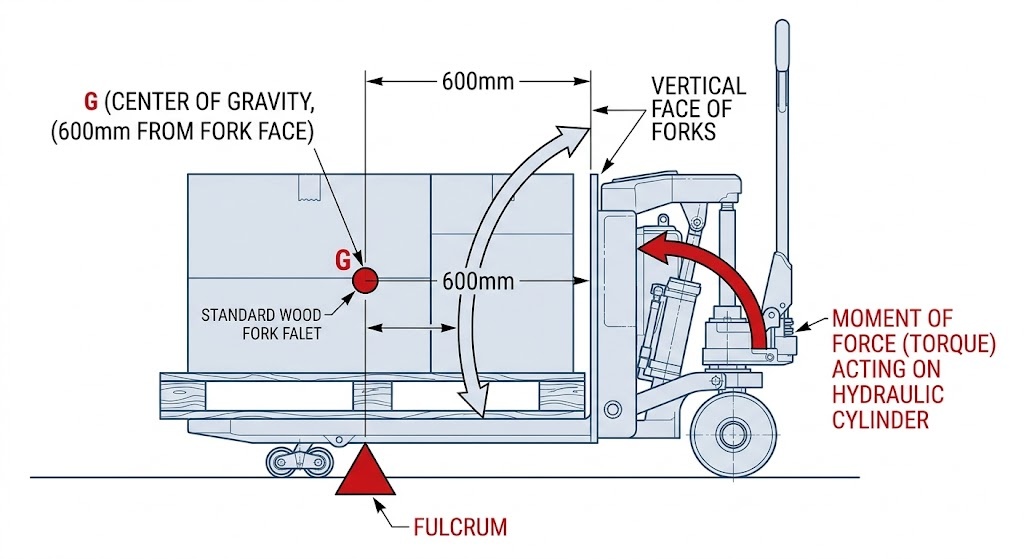

Часть 2: Понимание физики центра нагрузки (LC)

Центр нагрузки (LC) — горизонтальное расстояние от вертикальной поверхности вил до центра тяжести груза. В глобальной обработке материалов, 600 мм является стандартным эталоном, поскольку представляет собой середину стандартного поддона длиной 1200 мм.

Role of the 600 mm Industry Standard
Большинство промышленных поддонов (GMA или европоддоны) имеют глубину 1200 мм. Равномерное размещение веса обеспечивает Центр тяжести (ЦТ) сидит ровно на отметке 600 мм. Если вы используете более длинные вилы для перевозки двух поддонов или негабаритных ящиков, центр тяжести смещается к кончикам вил, превращая тележку с поддонами в нестабильный рычаг.

Lever Principle and the Fulcrum Point

Тележка с поддонами работает как Рычаг класса 1 . Передние грузовые колеса действуют как точка опоры . Когда расстояние между грузом и точкой опоры увеличивается, нисходящая сила (крутящий момент), действующая на гидравлическую систему и шасси, увеличивается в геометрической прогрессии, даже если вес груза остается прежним.

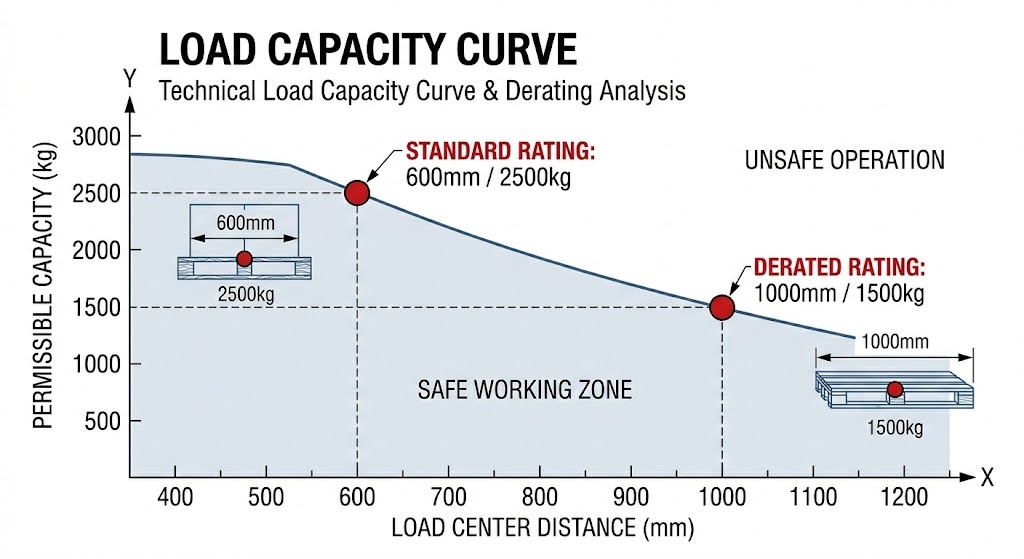

Часть 3. Техническая реальность: анализ снижения нагрузки

Снижение нагрузки — это расчетное снижение максимальной грузоподъемности машины при увеличении центра тяжести. Это нелинейная зависимость, продиктованная Принцип моментов . Когда нагрузка удаляется от основания вилки, механическое преимущество смещается, создавая чрезмерную нагрузку на гидравлические уплотнения и шасси.

Derating Calculation Logic
Для оценки безопасной грузоподъемности при нестандартных нагрузках специалисты используют соотношение расчетного момента к фактическому.
Формула: Фактическая грузоподъемность = (Номинальная грузоподъемность * Стандартный центр нагрузки) / Новый центр нагрузки.

Пример: Для грузовика массой 2500 кг, пытающегося поднять ящик с центром тяжести 1000 мм:
(2500*600)/1000=1500 кг.

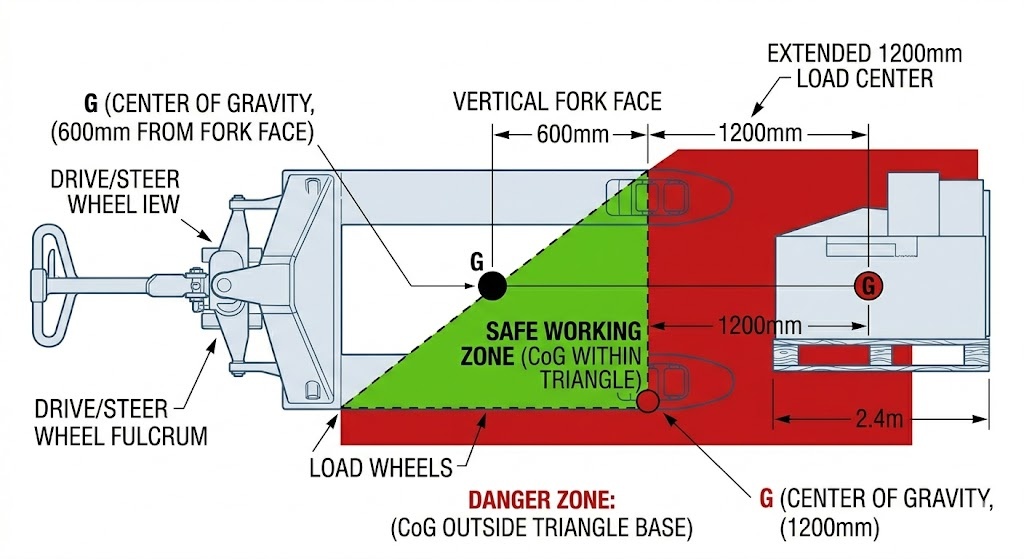

Часть 4. Проектирование стабильности: треугольник стабильности

В отличие от четырехколесных вилочных погрузчиков, тележка с поддонами использует определенную геометрию для поддержания баланса. Треугольник стабильности состоит из ведущего колеса (или рулевых колес) и двух передних опорных колес.

Impact of Center of Gravity (CoG)

CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Преодолеваемый подъем (движение по наклону 5%) или центробежная сила во время резкого поворота могут вытолкнуть центр тяжести за пределы зоны контакта, что приведет к боковому опрокидыванию или качке вперед.

Динамические факторы, влияющие на устойчивость

• Момент инерции: Быстрое ускорение или экстренное торможение с выдвинутым центром нагрузки создают резкий скачок гидравлического давления.
• Дорожный просвет: Большие нагрузки в расширенных центрах вызывают отклонение вил (слегка сгибаются). Если Пониженная высота уже минимально (например, 85 мм), это отклонение может привести к тому, что вилы будут царапать землю, что приведет к резкой остановке.

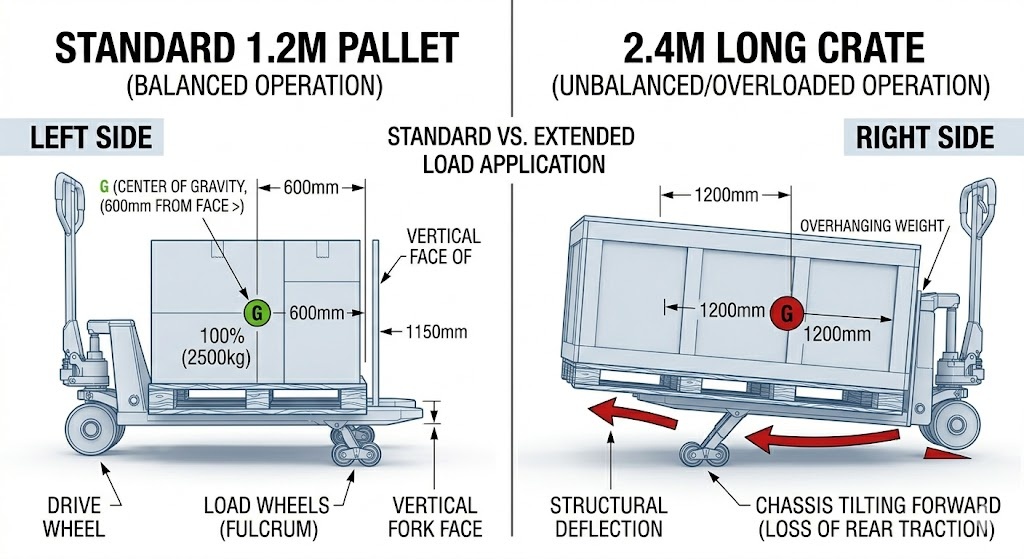

Часть 5: Стратегии отбора с учетом специфики отрасли

Выбор гидравлической тележки в зависимости от Номинальная мощность само по себе является распространенной ошибкой при закупках. Высокопроизводительные среды требуют соответствия Остаточная мощность к конкретному профилю нагрузки отрасли.

Стандартное складирование (FMCG)

• Требование: Высокая эффективность цикла для стандартных поддонов длиной 1200 мм.
• Стратегия: Придерживайтесь 1150 мм х 540 мм конфигурация вилки. Это обеспечивает Центр нагрузки остается на уровне 600 мм, сохраняя 100% номинальной мощности и оптимальный радиус поворота (Аст).

Строительство и тяжелое производство

• Требование: Перемещение сосредоточенных грузов (техника) или распределенных длинномерных грузов (дерево/трубы).
• Стратегия: Для грузов длиной более 1500 мм Сверхмощное шасси массой 3500 кг. часто требуется безопасно переносить груз массой 1500 кг из-за Снижение нагрузки эффект. Проверьте Преодолеваемый подъем номинал при использовании пандусов, так как расширенные центры нагрузки уменьшают тягу на ведущем колесе.

Холодовая цепь и фармацевтика

• Требование: Соответствие гигиене и стабильность в условиях низкотемпературной тяги.
• Стратегия: Использование Нержавеющая сталь модели со специализированным нетоксичным гидравлическим маслом. Помните, что холодная среда может повлиять на постоянство гидравлического давления; убедитесь, что устройство оснащено Клапан сброса давления перегрузки для предотвращения структурной усталости во время пиков «Момента силы».

Часть 6: Часто задаваемые вопросы (FAQ)

В1: Могу ли я поднять груз массой 2000 кг, если моя тележка рассчитана на 2500 кг?
Ответ: Да, но только если центр нагрузки составляет 600 мм или меньше. Если вы поднимаете нестандартный или негабаритный груз, центр тяжести которого превышает 600 мм, Снижение нагрузки Эффект снижает вашу фактическую безопасную емкость. Например, при центре нагрузки 1000 мм грузовик массой 2500 кг может безопасно перевозить только около 1500 кг.

Вопрос 2: Как длина вил влияет на устойчивость тележки с поддонами?
Ответ: Длина вилки определяет расположение точка опоры Point . Хотя более длинные вилы (например, 1800 мм) позволяют перевозить негабаритный груз, они смещают центр тяжести груза дальше от ведущего колеса. Это увеличивает Момент силы на гидравлическую систему и перемещает центр тяжести (ЦТ) к краю Треугольник стабильности , увеличивая риск опрокидывания.

Вопрос 3: Что такое «остаточная мощность» при погрузочно-разгрузочных работах?
Ответ: Остаточная мощность — фактическая грузоподъемность оборудования в конкретной, нестандартной комплектации. В отличие от Номинальная номинальная мощность (максимальный вес в идеальных условиях), остаточная грузоподъемность учитывает факторы снижения мощности, такие как удлинение центров нагрузки, использование навесного оборудования или большая высота подъема.

Вопрос 4: Почему моя электрическая тележка теряет тягу при перевозке длинных грузов?
Ответ: Обычно это происходит из-за Наклон шасси из-за расширенного центра нагрузки. Когда вес груза концентрируется слишком далеко вперед (за передними грузовыми колесами), создается эффект рычага, который поднимает заднее ведущее колесо. Это уменьшает давление вниз, необходимое для тяги, что приводит к пробуксовке колес и ухудшению торможения.
